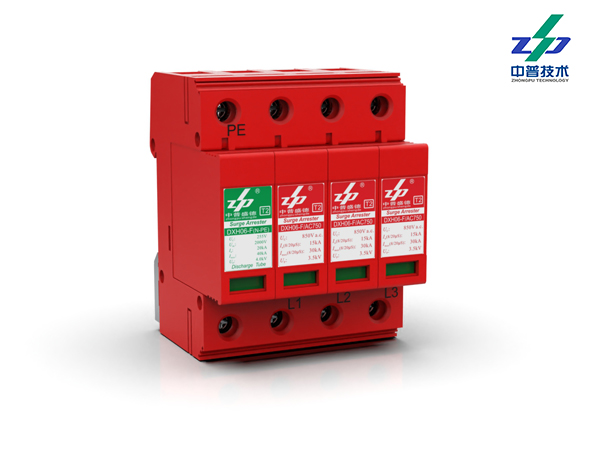

一 產品用途：
DXH06-F/3+1AC750R30 產品主要用于通信、鐵路、計算機網絡、電力、氣象、交通、住宅等領域的電子、電源設備的防雷以及操作過電壓的保護作用。
二 工作原理：
SPD并聯于線路（L/N）與大地之間，在正常工作電壓情況下，MOV處于高阻狀態，相當于線路對地開路，不影響線路正常工作。

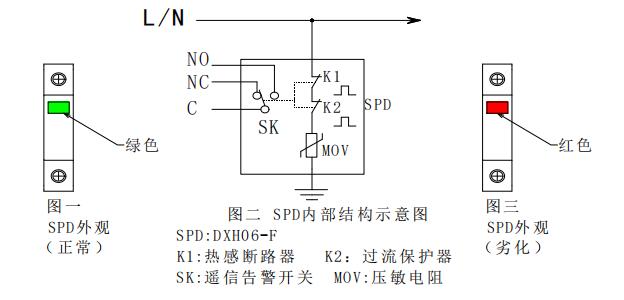

當線路由于雷電或開關操作出現瞬時脈沖過電壓時，防雷模塊在納秒級時間內迅速導通，將過電壓泄放到大地，當脈沖過電壓消失后，防雷模塊又自動恢復高阻狀態，不影響用戶供電。當防雷模塊長期工作在超負荷工作狀態，而發熱到一定溫度其性能劣化，模塊中的熱感保護器（K1）(如圖二所示)會自動斷開防雷模塊回路，保護電源電路工作不受影響。
當線路感應過大雷電流時，過流保護器（K2）迅速斷開，保護電源電路工作不受影響。K1或K2動作后，SPD內脫扣裝置動作，使故障顯示窗口顯示紅色（如圖三所示），提醒用戶更換SPD模塊，同時，脫扣裝置帶動遙信告警開關（SK）動作，輸出故障告警信號。
三 產品特點：
◆多種通流容量，動作電壓適當，保護電路穩健
◆內置過溫過流保護，無續流，高可靠安全
◆模塊化結構，安裝簡單，維護方便
◆具備狀態指示和遙信告警功能
四 安裝方法：

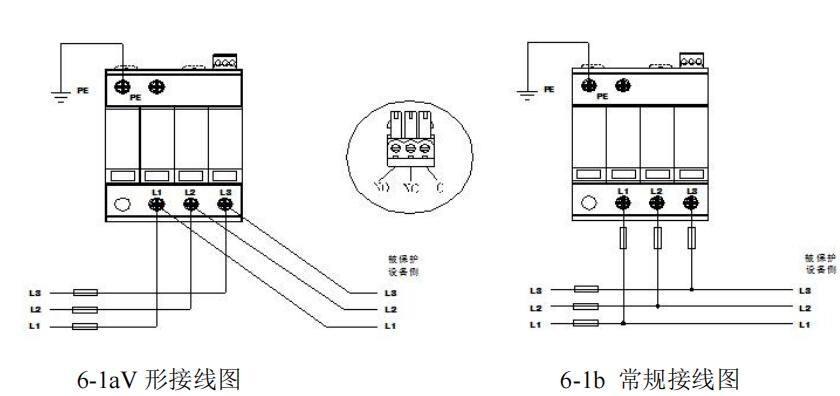

1 DXH06-F 型電涌保護器可采用交流電源防雷器最好采用如圖 6-1a 所示的 V 形
接線方式，當受實際條件所限不易實現 V 形接線時，也可采用如圖 6-1b。
2 連接導線采用 4mm2以上的多芯銅導線。連接線應盡量的短、直、粗。地網接
地電阻：R≤4Ω，扭力：1.8 -2.2Nm。
3 防雷器前端應串聯合適的熔斷器或空開。
4 安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
5 安裝完畢后將模塊插入到位，檢查工作是否正常。
6 當模塊故障顯示窗口指示紅色時，遙信端子輸出告警信號，表示防雷器發生
故障，應及時更換。防雷器無須特別維護，只需定期檢查其連接是否有松動，
狀態指示是否正常。
五 安裝注意事項：
1安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
2 浪涌保護器正常工作時，告警干接點為導通狀態；浪涌保護器失效時，狀態指示變紅色，同時告警干接點為開路狀態。
3當故障顯示窗口指示紅色時，表示浪涌保護器發生故障，應及時更換。浪涌保護器無須特別維護，只需定期檢查其連接是否有松動，狀態指示是否正常。

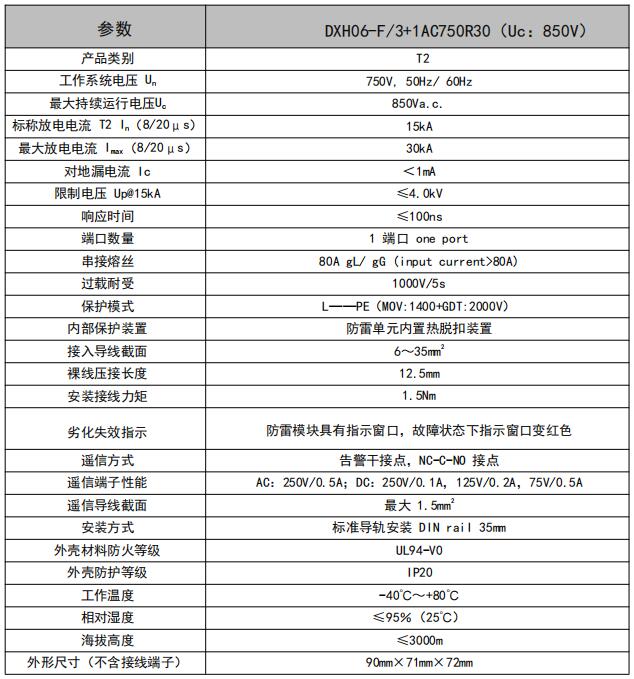

六 技術參數：
七 安裝接線圖：
