1、應用范圍
DXH06-TJ雷擊計數器是我公司新開發的一款智能型雷擊計數器，適用于電源防雷箱、帶防雷模塊的電源配電箱內等，也可以配合雷電在線監測系統使用。能實時監測防雷器對雷電泄流次數、監測防雷器的狀態、箱內溫度以及能夠準確記錄雷電流泄流時間。自帶隔離的RS485接口，能將監測到的數據和狀態上傳。

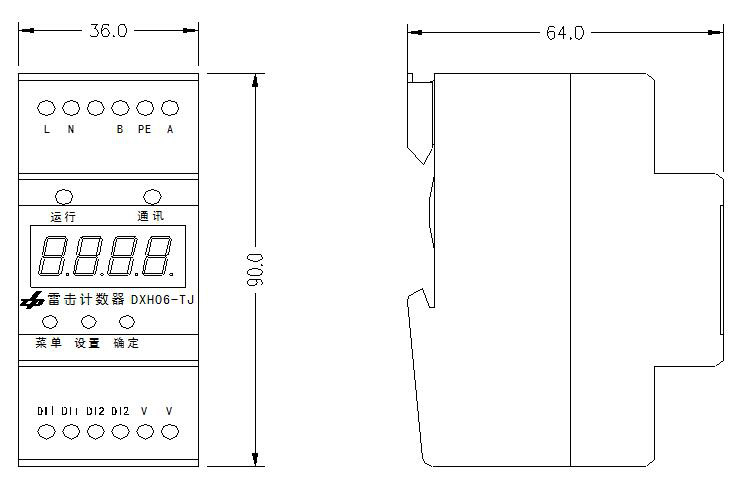

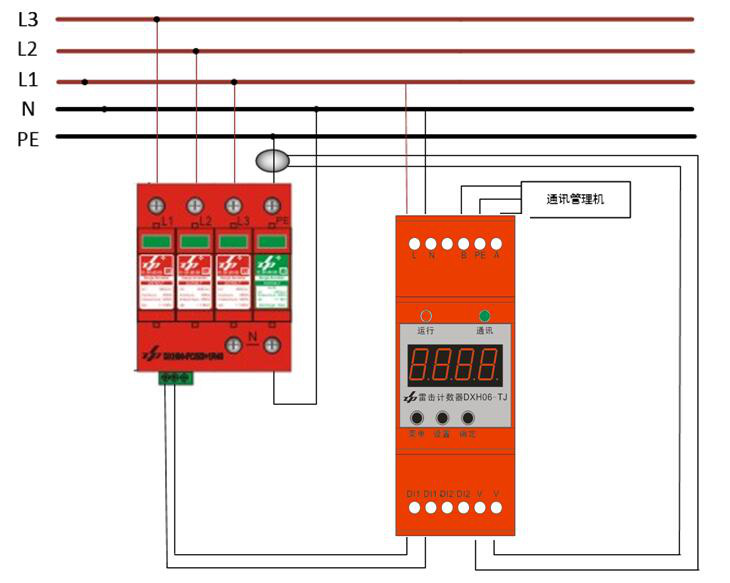

2、外形結構及接線示意圖（此圖只作示意，以提供安裝尺寸為主）
3、技術參數
|
序號
|
技術指標
|
設備型號
|
|
DXH06-TJ
|
|
1
|
工作電源
|
工作電源
|
|
2
|
最大雷擊次數
|
999
|
|
3
|
最小啟動電流
|
0.5KA
|
|
4
|
最大雷電流
|
100KA
|
|
5
|
通訊方式
|
RS485
|
|
6
|
工作溫度
|
-40℃~+60℃
|
|
7
|
外殼阻燃等級
|
UL94 V-0
|
|
8
|
安裝方式
|
35mmDIN
|
|
9
|
產品尺寸
|
90×36×64（L*W*H）MM
|
4、功能說明
雷擊計數器正面主要由數碼管、按鍵、指示燈組成。
數碼管：開機默認顯示為雷擊次數，通過按鍵按鈕改變數碼管顯示功能，數碼管依次顯示為雷擊次數、地址、波特率、溫度、開關量狀態，溫度。
按鍵：共包含3個按鍵，是用來切換數碼管顯示和地址設定。
菜單--用來切換顯示，依次順序?yàn)槔讚舸螖?shù)、設備地址、波特率、遙信狀態、溫度。
設置--用于設置設備地址和雷擊次數清零，當菜單顯示為雷擊次數時，連按5下設置按鍵，雷擊次數依次增加5次，再點擊確定按鍵，則雷擊次數清零。當菜單顯示切換為設備地址界面，按下設置按鍵，設備地址會依次增加，最大為20，然后按下確定按鍵，設備地址會改為新設置的地址。
確定--用于同設置按鍵說明，主要用于設置設備地址和雷擊次數清零。
雷擊計數器上有兩個指示燈，指示說明如下：
1、運行指示燈：點亮表明主機通電正常。
2、確定指示燈：按下確定鍵后，該指示燈會點亮。
